Série - EB - 1° D - 3° bim. 2013

Colégio Técnico Industrial de Guaratinguetá – CTIG – UNESP

Série de Eletrônica Básica - EB –– Prof. Maciel - 1º D – 3º bim. 2013

Nome: _______________________________________________ data: ___________

1 – Sabendo-se que a tensão do secundário ( VAB ) do circuito abaixo é de 20 Volts eficazes, calcular a tensão VDC de saída, considerando os diodos reais para as situações de capacitor de 470uF, conectado e desconectado em paralelo com RL.

Resposta:    V ( com cap. ) = _________________  V ( sem cap. ) = __________________________



2 –  O circuito abaixo possui uma tensão no primário de 270 VAC. O transformador possui razão de transformação de 18 por 2. Calcule a tensão de carga do capacitor de 470uF. V ( capacitor ) = VDC de saída = _____________ volts.

Calcular a corrente de carga sobre o resistor de 27 ohm.   IR1 = ________________ mA





3 - No circuito abaixo, para Vz de 5,6V, qual o valor da tensão de carga do capacitor? ___________ V  Qual o valor da tensão sobre RL?  __________________ V  Qual a corrente sobre RL? ____________ mA.  Para R1 de  47 ohm, qual o valor de IZ? . IZ = _________________ mA.

Considere: tensão da rede de 120VCA; transformador com razão de 5:1; VZ de 5,6 volts, e  RL  no valor de 50 ohm.



4 - Qual o valor aproximado da tensão de saída do circuito abaixo, onde a tensão no primário é de 120Vrms e o transformador possui uma razão de 5/1 entre Np e Ns? Resposta: ____________ Vol

5 - Qual o valor aproximado da corrente sobre o resistor de 100 ohms no circuito abaixo, para 30VAc no secundário.  Resposta: ____________ mA



6 – Qual o valor da tensão de entrada no CI? __________ volts. Qual o valor da tensão sobre o resistor de carga? ___________ volts. Considere: Vsecundário = 20Vrms;

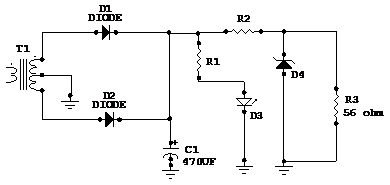

7 – No circuito abaixo, dar a função de D1 e D2:  _________________; D3: ____________________;

D4: _____________; C1: ___________________; R1: _________________; R2: ________________; e R3: _____________________ . Para VC1 de 12V, R1 de 1kΩ, qual o valor de ILED3?_____________





8 – O circuito abaixo possui uma tensão de 12 voltsDC sobre RL. Qual o valor da tensão do secundário total, em VRMS, aproximadamente.



9 – calcular a tensão sobre R2 no circuito abaixo, para uma tensão de entrada da rede de 120Vrms e o transformador com uma relação de 6:1. Resposta. _________________ VDC.



10 – Conectando-se um capacitor de 470uF em paralelo com R1 e R2 ligado ao terra, o valor da tensão sobre R2?   Resp. _____________ V.

11 – Para o circuito abaixo, para VZ de 6,2V, transformador com 120Vac no primário, com relação NP/Ns de  10:1; determinar:

a) VAB. _________ V;      b) VRL. _____________ V;         d) IRL ____________ mA         e) VRS. _________V;       f) IRL. _______________mA e    g) IZ = __________ mA.

12 - Correlacione a segunda coluna com a primeira.

( 1 )  valor eficaz ou valor RMS                        (   )  0,707 x Vpico                                           * Vj = V_(Diodo)

( 2 )  tensão média de uma VCA                      (   )  [ (Vsecpico / 2) - 2Vj } x 0,636

( 3 )  saída de um retific. de meia onda            (   )  [ (Vsecpico / 2) – Vj ] x 0,636

( 4)  saída de um retif.onda completa

          com dois diodos                                      (   )  Vsec.pico – 2Vj ou (Vsec.pico / 2 ) – Vj

( 5 )  saída de um retific. onda completa

          tipo ponte                                                (   )  0,636 x Vpico

( 6 )  dobro do inverso do pi, 2/π                      (   )  [ Vsec – Vj ] x 0,318

( 7 ) tensão de saída com capacitor                 (   )  0,318 x 2

13 – Para o circuito abaixo, determinar o valor de VRL e de IRL ( I_DC), para as situações de S1 aberta e S1 fechada.

Resp.  VRL ( S1 aberta ) = ____________ volts   VRL ( S1 fechada ) = ____________  volts

           IRL ( S1 aberta ) = ____________ mA    IRL ( S1 fechada ) = ____________ mA

RESPOSTAS:

1 – 26,88V – 17,09V

2 – 20,5V – 0,76Ma

3 – 16,2V – 5,6V – 112Ma – 111,7mA

4 – 33,2V

5 – 417,2mA

6 – 12V – 120mA

7 – retificadores – indicador de fonte ligada – regulador de tensão – capacitor de filtro – limitador de ILED – limitador de IZ.; ILED3 = 10 mA

8 – VAB( RMS ) = 27,67V

9 – 4,75V

10 – 7,46V

11 – 16,2V; 6,2V; 7,2mA; 10V; 55,55mA e 48,35mA.

12 – 1, 5, 4, 7. 2. 3 e 6

13 – 11,24V; 17,68V; 112,45ma e 176,82mA
